LED PCB 기판은 LED 조명 시스템의 중요한 구성 요소로, LED의 성능과 수명을 좌우하는 핵심 부품입니다. LED 기술의 발전과 함께 PCB 기판도 지속적으로 진화하고 있으며, 다양한 재료와 설계 기법이 도입되고 있습니다. 이 글에서는 LED PCB 기판의 기본 개념부터 최신 트렌드까지 살펴보겠습니다.
LED PCB 기판의 기본 개념

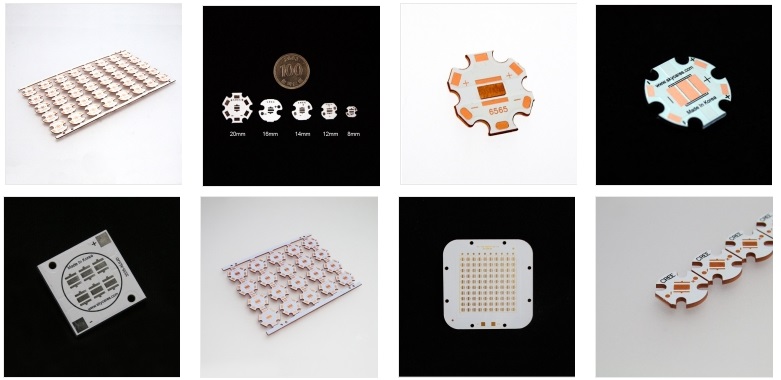

LED PCB 기판은 LED 칩을 지지하고 전기적 연결을 제공하며, 열을 효과적으로 방출하는 역할을 합니다. 일반적으로 사용되는 기판 재료로는 FR4, 알루미늄, 세라믹 등이 있습니다. FR4는 비용 효율성이 높고, 알루미늄은 열 방출 특성이 뛰어나며, 세라믹은 우수한 전기적 특성을 가지고 있습니다. 이러한 재료들은 각각의 장단점이 있어, 특정 응용 분야에 맞추어 선택됩니다.
LED PCB 기판의 기본 구조는 기판, 도체층, 절연층 및 보호막으로 구성됩니다. 기판은 LED 칩을 지지하며, 도체층은 전기적 연결을 제공합니다. 절연층은 전기적 단락을 방지하고, 보호막은 외부 환경으로부터 PCB를 보호합니다. 이러한 구성 요소들이 조화롭게 작용하여 LED 시스템의 안정성과 성능을 보장합니다.
효과적인 LED PCB 설계를 위해서는 회로 설계, 레이아웃, 방열 설계 등을 고려해야 합니다. 전기적 특성과 열 방출 특성을 최적화하기 위해 다양한 설계 기법이 적용됩니다. 특히, 방열 설계는 LED의 수명과 성능에 직접적인 영향을 미치므로 매우 중요합니다.
LED PCB 기판의 설계 원칙 및 제조 과정
LED PCB 기판의 설계는 여러 단계로 이루어집니다. 먼저, 회로 설계 단계에서는 LED의 전압, 전류, 전력 소모 등을 고려하여 최적의 회로를 구성합니다. 이때, 전기적 특성과 열 방출 특성을 모두 만족시키기 위해 복잡한 계산과 시뮬레이션이 필요합니다.
다음으로, 레이아웃 설계 단계에서는 회로 패턴을 최적화합니다. 전류 경로를 최적화하고, 열 분산을 고려한 레이아웃을 설계하여 LED의 성능을 극대화합니다. 또한, PCB의 크기와 형태를 고려하여 최적의 레이아웃을 결정합니다.
제조 과정에서는 기판 준비, 회로 패턴 형성, 부품 실장, 테스트 등의 단계가 포함됩니다. 각 단계에서 품질 관리가 철저히 이루어져야 합니다. 특히, 열 방출 특성이 중요한 LED PCB의 경우, 열전도성 재료와 방열 설계가 정확히 적용되었는지 확인하는 것이 중요합니다.
LED PCB 기판의 최신 기술 및 시장 동향
LED PCB 기판 분야에서는 지속적인 기술 혁신이 이루어지고 있습니다. 최근에는 고출력 LED에 대응하기 위한 고성능 열 방출 기판이 개발되고 있으며, 이를 통해 LED의 수명과 성능이 크게 향상되고 있습니다. 또한, 유연한 PCB 기판이 도입되어 다양한 형태의 조명 시스템에 적용되고 있습니다.
LED PCB 기판의 시장은 꾸준히 성장하고 있습니다. 이는 LED 조명 시스템의 수요 증가와 함께, 보다 효율적이고 신뢰성 있는 기판에 대한 요구가 증가하고 있기 때문입니다. 주요 기업들은 혁신적인 기술을 바탕으로 시장 점유율을 확대하고 있으며, 새로운 응용 분야를 개척하고 있습니다.
특히, 자동차, 의료, 디스플레이 등의 분야에서 LED PCB 기판의 수요가 크게 증가하고 있습니다. 이러한 응용 분야에서는 높은 신뢰성과 성능이 요구되기 때문에, 고성능 PCB 기판에 대한 수요가 증가하고 있습니다. 앞으로도 LED PCB 기판의 기술 발전과 시장 확대는 지속될 것으로 예상됩니다.
LED PCB 기판은 LED 조명 시스템의 핵심 구성 요소로, 그 중요성은 날로 증가하고 있습니다. 기본 개념부터 설계 원칙, 제조 과정, 최신 기술 및 시장 동향에 이르기까지, LED PCB 기판에 대한 이해는 LED 시스템의 성능과 신뢰성을 높이는 데 필수적입니다. 앞으로도 지속적인 기술 발전과 시장 확대가 예상되는 만큼, LED PCB 기판에 대한 지속적인 관심과 연구가 필요합니다.
